CutLab — онлайн-конструктор меблевих деталей
Від креслення до готового замовлення

Конструктор меблевих деталей: імпорт креслень, підбір плит із каталогу, обробка торців, отворів і пазів, розкрій листів та комплектація з цінами. Нижче — повний шлях на реальному файлі «Модуль кухня flatten.dxf».

8деталей з DXF
38отворів розпізнано
4пази
19торців із кромкою
1лист ДСП на корпус
1

Проєкти

Кожне замовлення — окремий проєкт. Створення займає один крок: назва — і одразу в роботі. Усі дані зберігаються на пристрої.

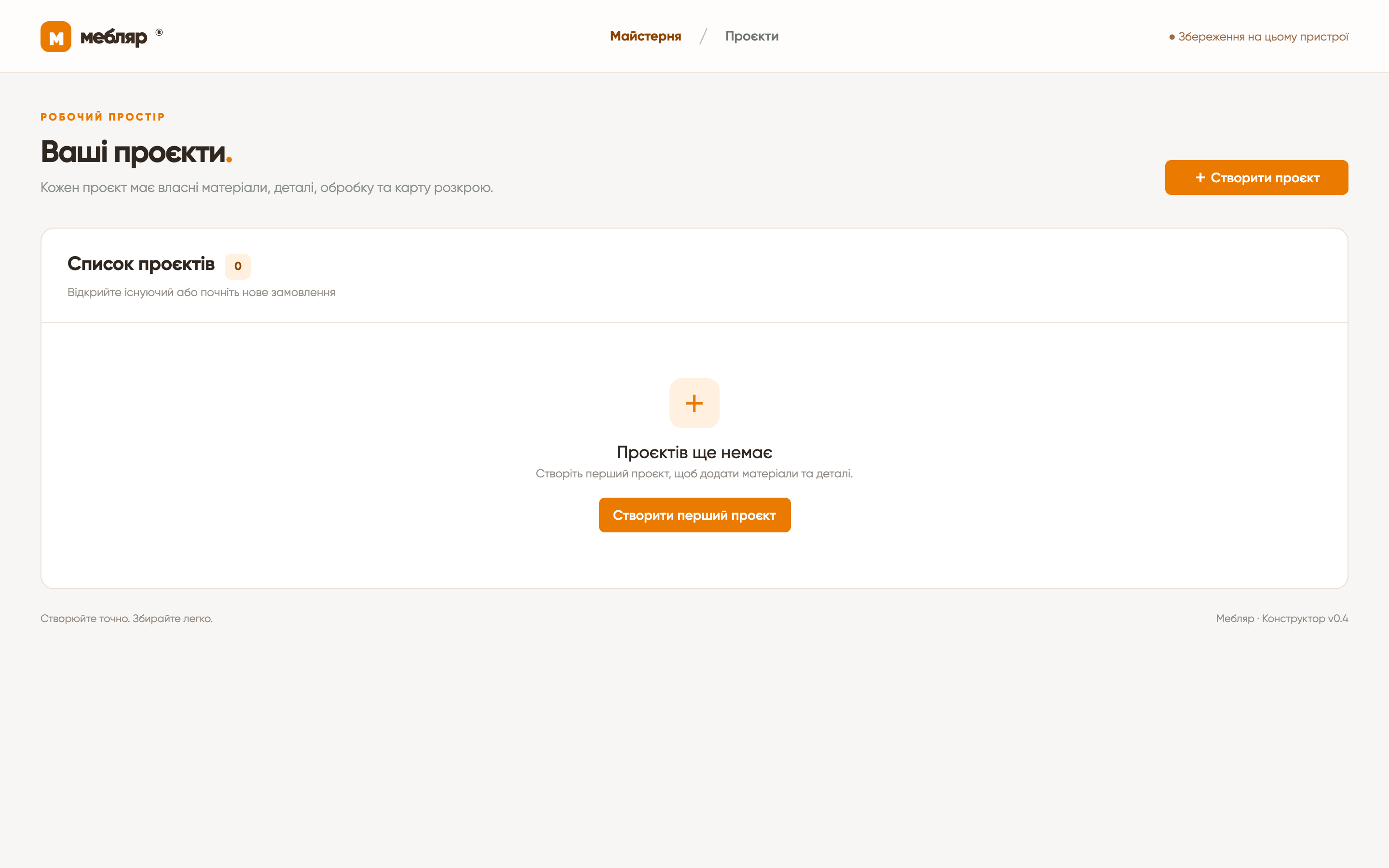

Список проєктів
Стартовий екран зі списком проєктів

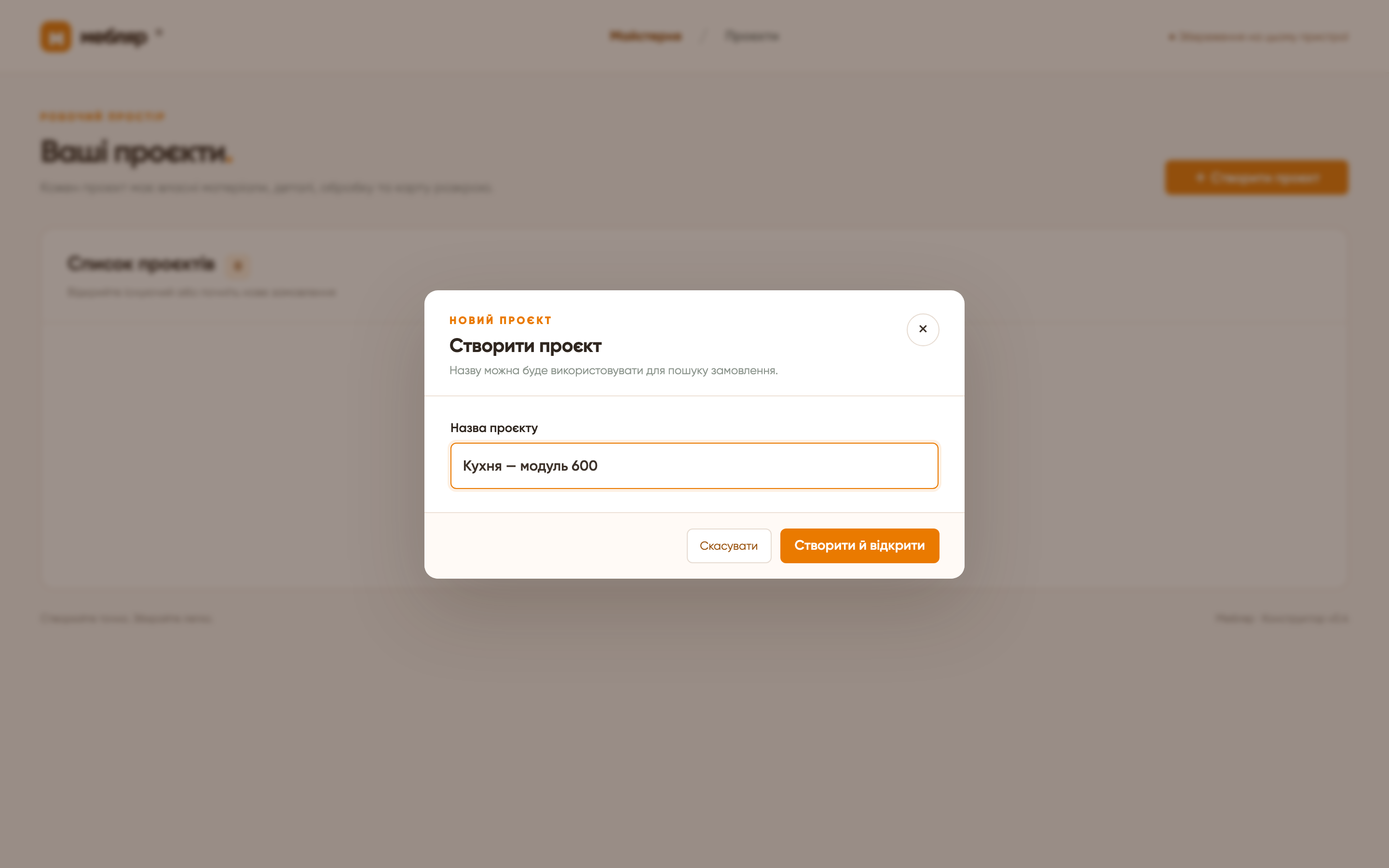

Створення проєкту
Створення проєкту «Кухня — модуль 600»
2

Імпорт DXF зі SketchUp / ABF

Файл розбирається локально в браузері. Деталі групуються за матеріалом, код декору з назви матеріалу SketchUp (74637) автоматично зіставляється з плитою 18 мм у каталозі — «ДСП Дуб Сонома D 3025 MX», арт. 74213, з ціною за лист. Задня стінка «THICKNESS_3» розпізнається як окрема група 3 мм.

  • 8 деталей
  • 38 отворів
  • 4 пази
  • 19 торців із кромкою 0,4 / 2 мм
  • 2 групи матеріалів

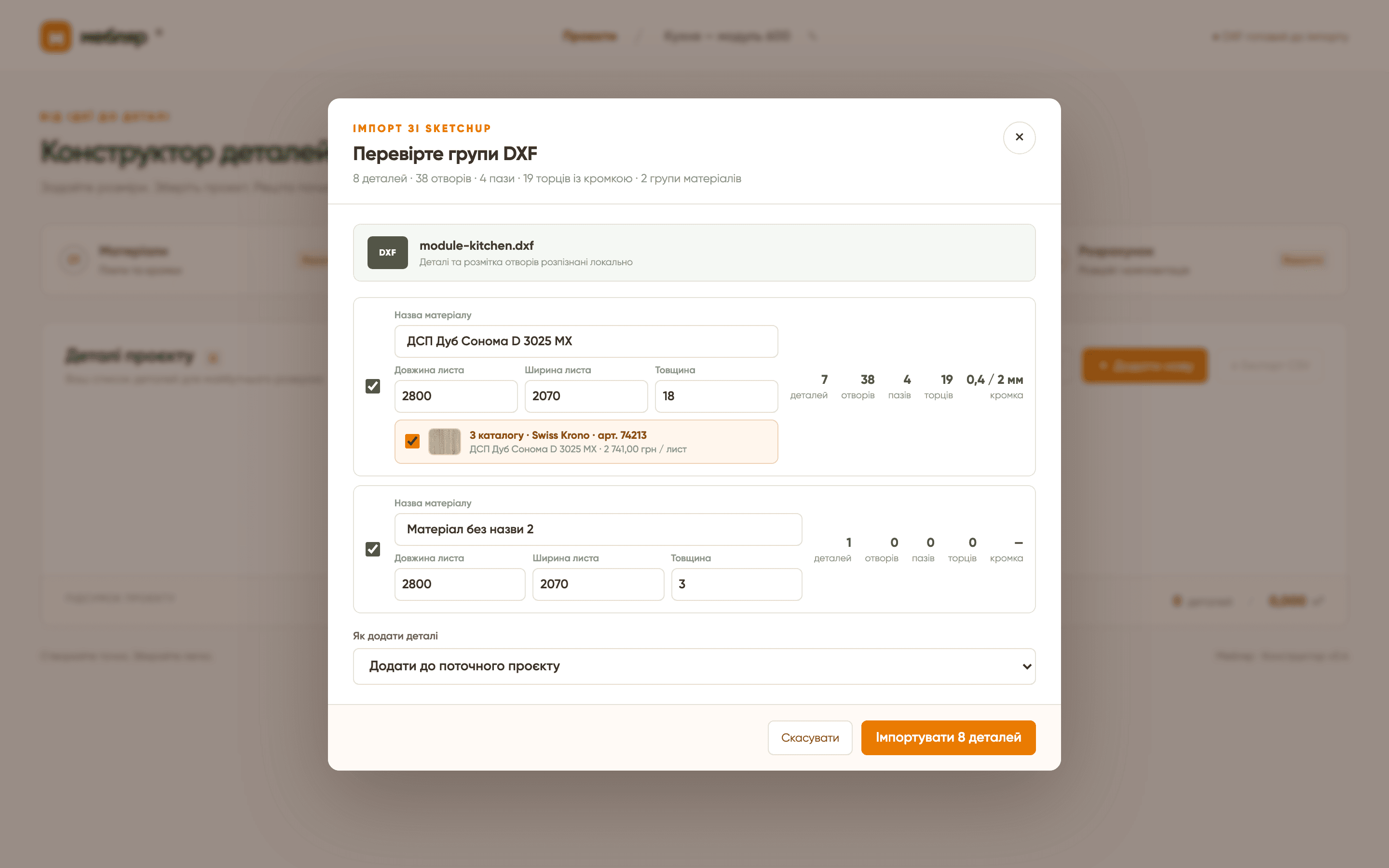

Діалог імпорту DXF
Перевірка груп перед імпортом: розмір листа, товщина, плита з каталогу
3

Деталі проєкту

Після імпорту всі деталі вже мають розміри, кількість, площу та перелік операцій обробки. Деталі згруповані за плитою; список можна редагувати вручну, дублювати позиції та вивантажити в CSV.

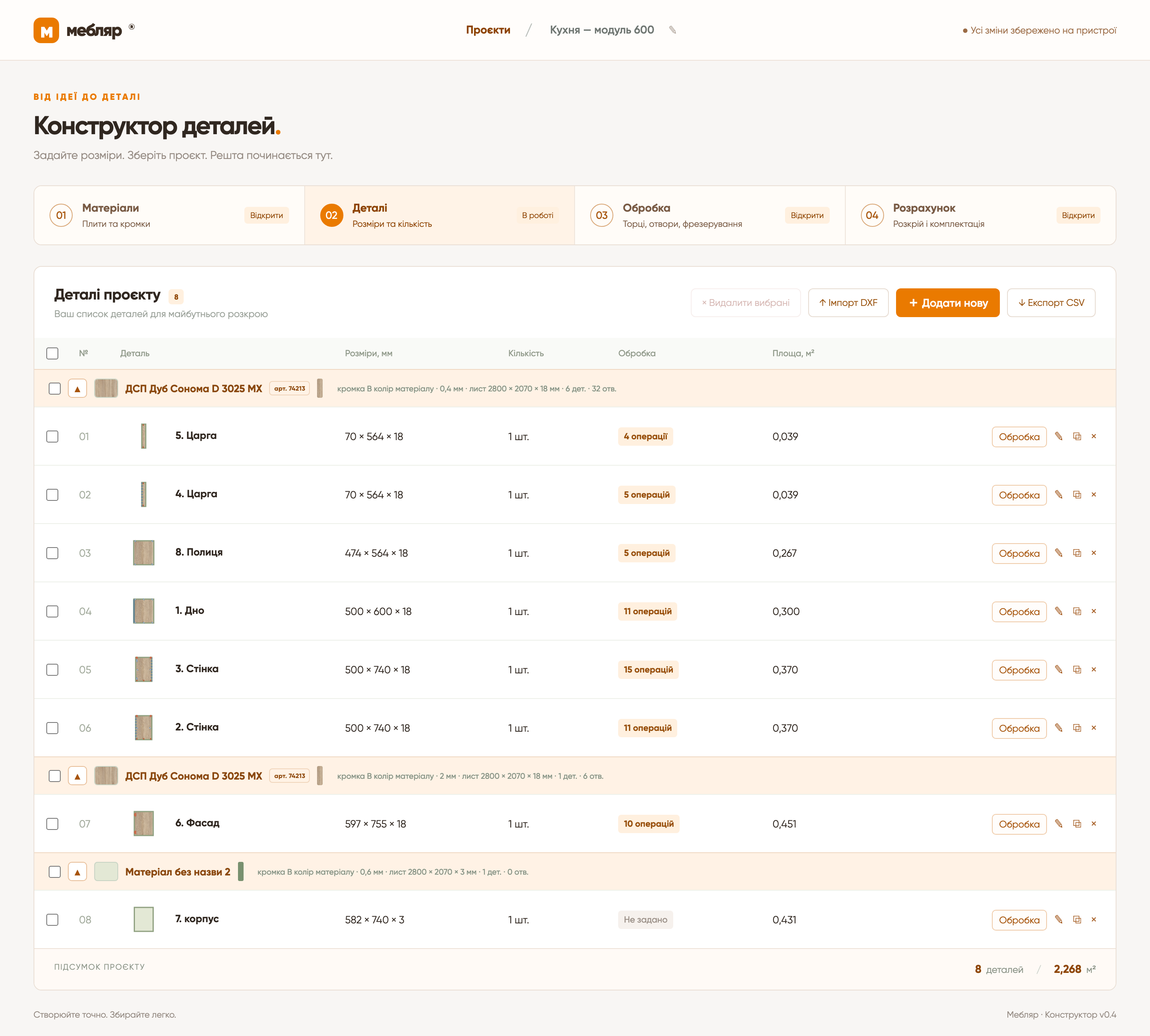

Список деталей
Царги, полиця, дно, стінки, фасад і задня стінка — з кількістю операцій на кожній
4

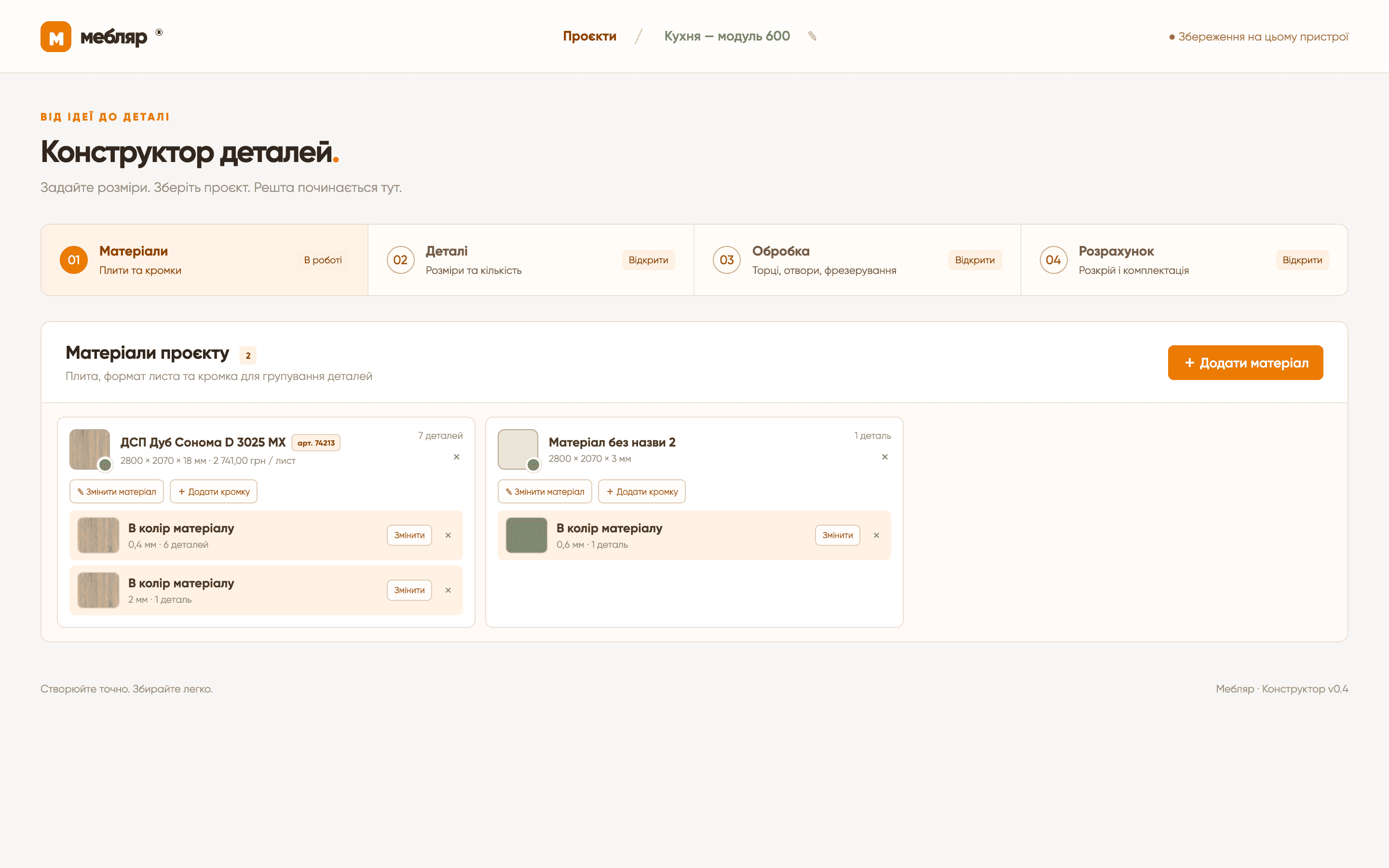

Матеріали

Плити та кромки проєкту з фото декору, розміром листа і цінами з прайсу Мебляр. Кромки підібрані за товщиною, визначеною в DXF.

Матеріали
5

Обробка деталей

Інтерактивне креслення кожної деталі: кромка по сторонах з кольоровою легендою за товщиною, отвори на лицьовій і тильній площині та в торцях, пази, вирізи, радіуси кутів, чверті, шаблони та врізні ручки. Координати з DXF зберігаються точно — чашки петель ⌀35 на фасаді стоять на X 22,5 / Y 100 і 655 мм.

  • Торці
  • Отвори
  • Виріз
  • Кути
  • Чверть
  • Паз
  • Шаблони

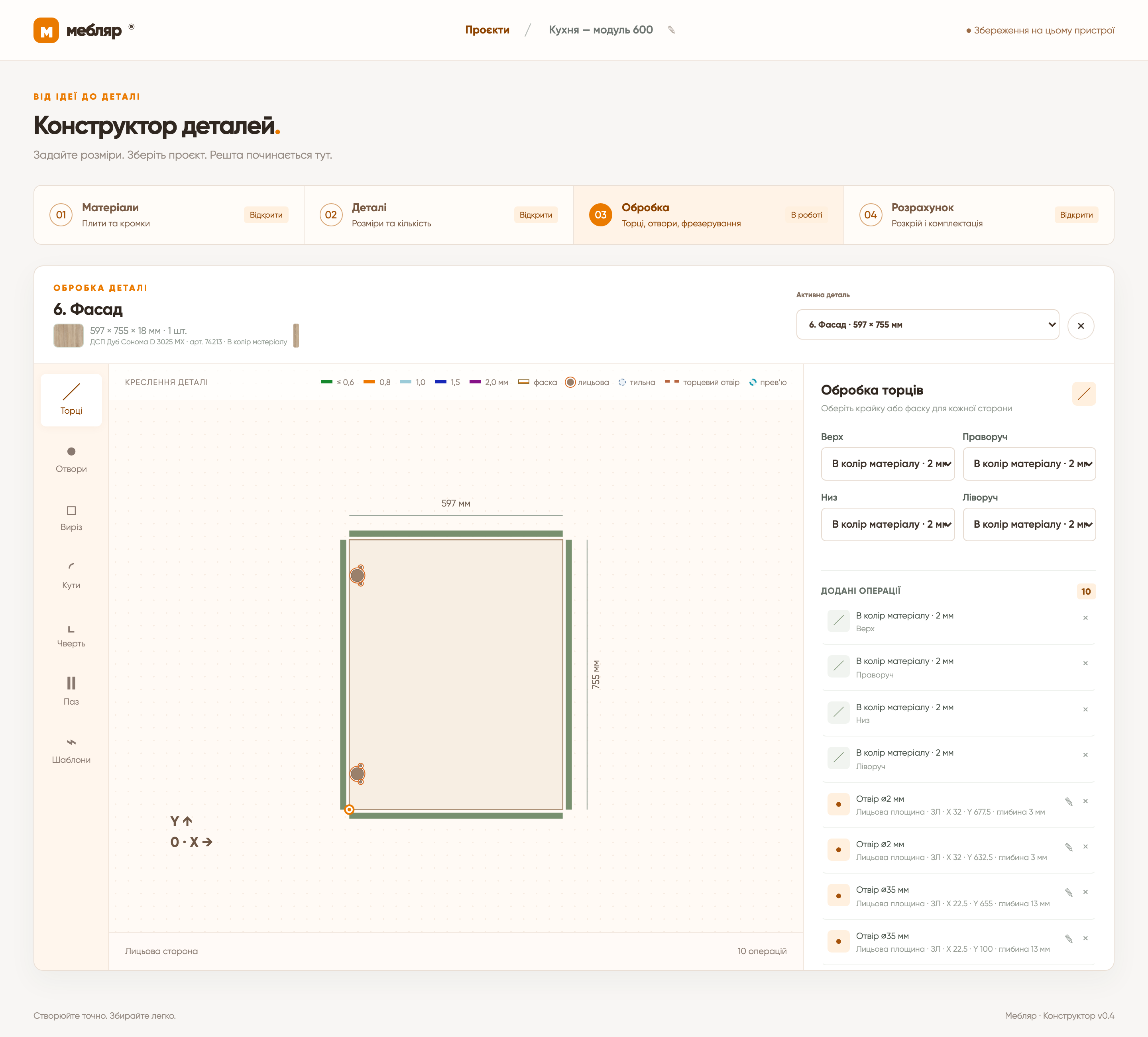

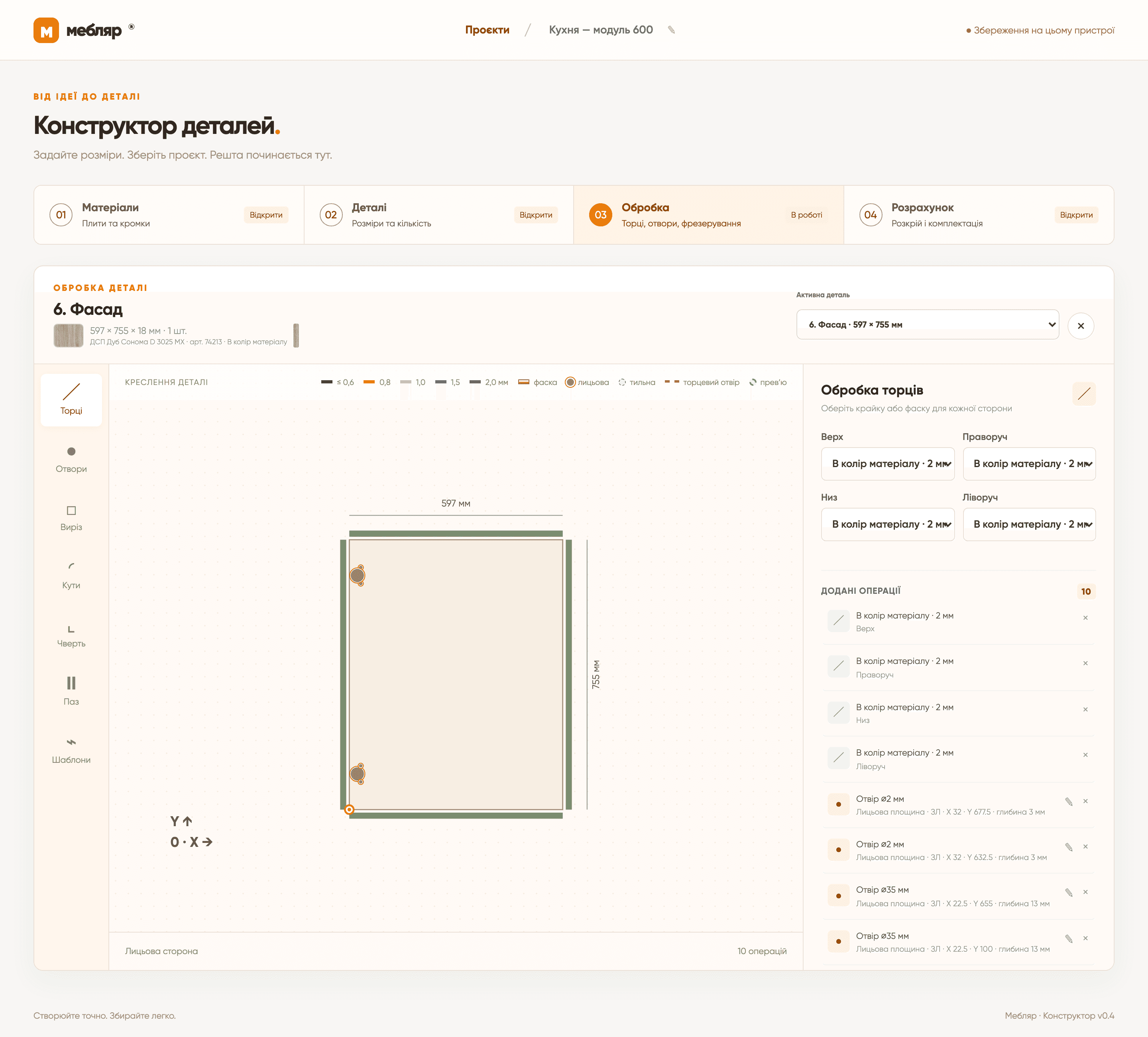

Фасад: петлі та кромка 2 мм
6. Фасад 597 × 755: кромка 2 мм по периметру, чашки петель ⌀35 і отвори під планки

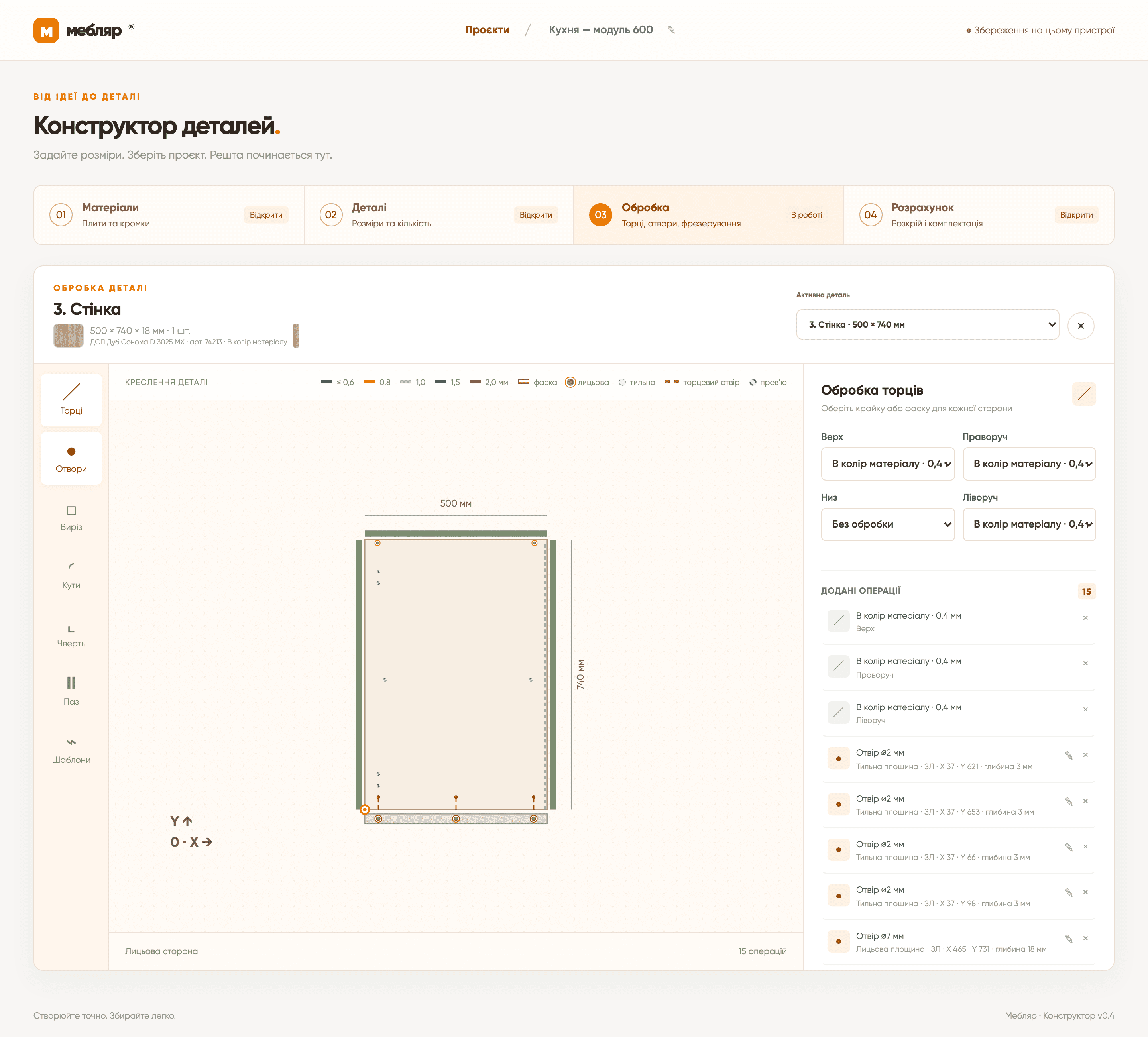

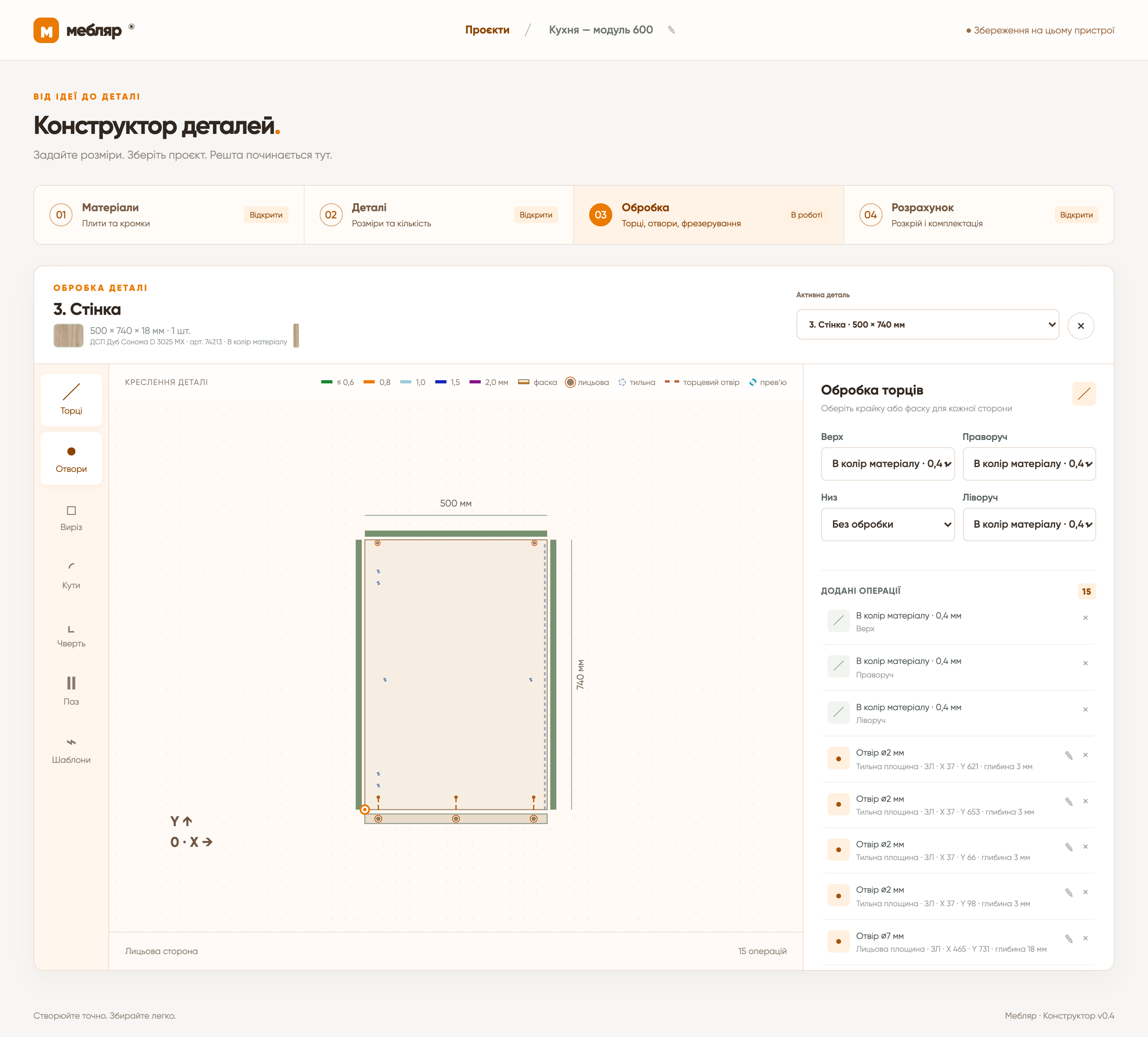

Стінка: паз під задню стінку
3. Стінка 500 × 740: паз 3 × 9 мм під задню стінку (тильна сторона), отвори ⌀2 під планки та торцеві отвори

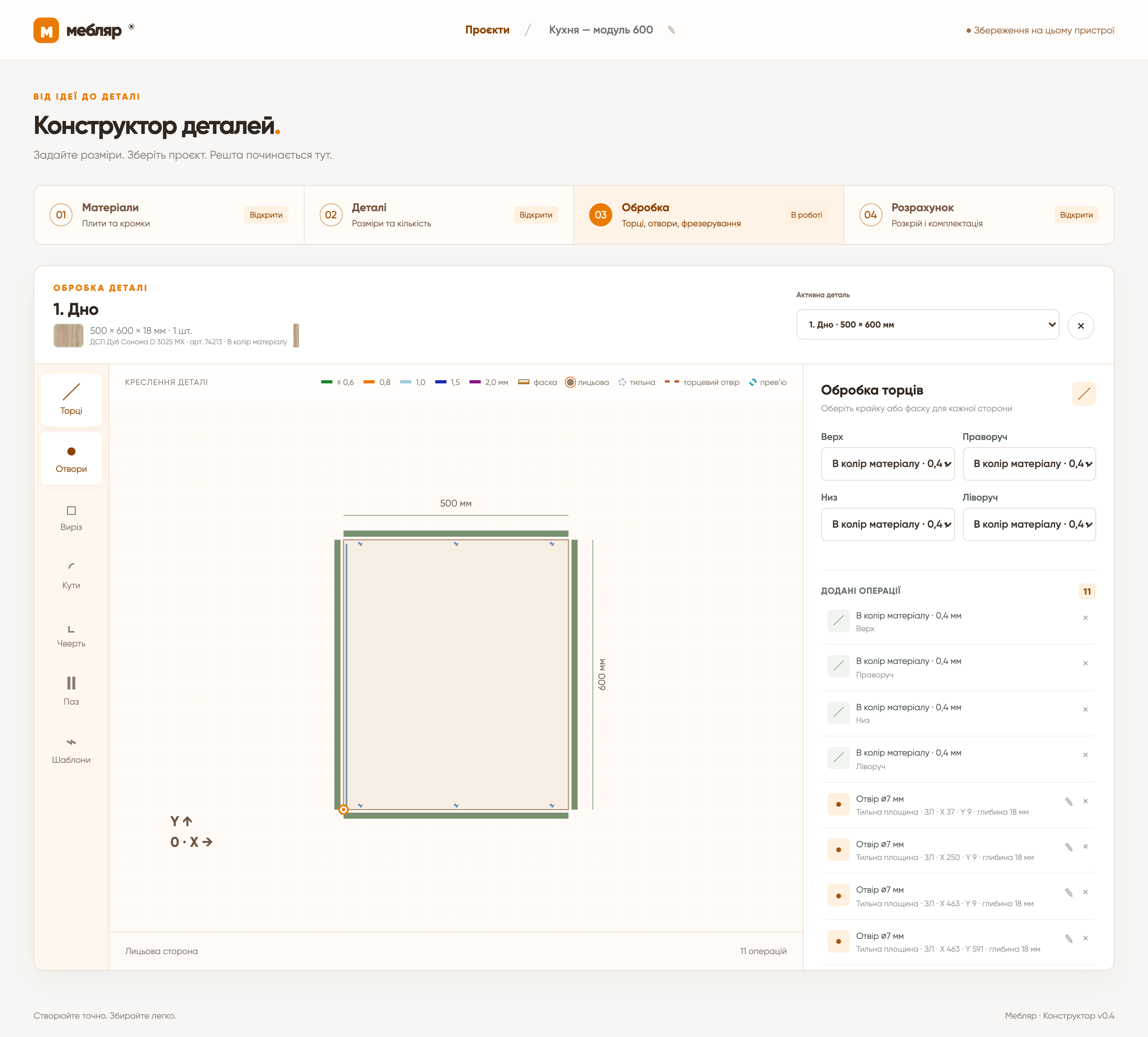

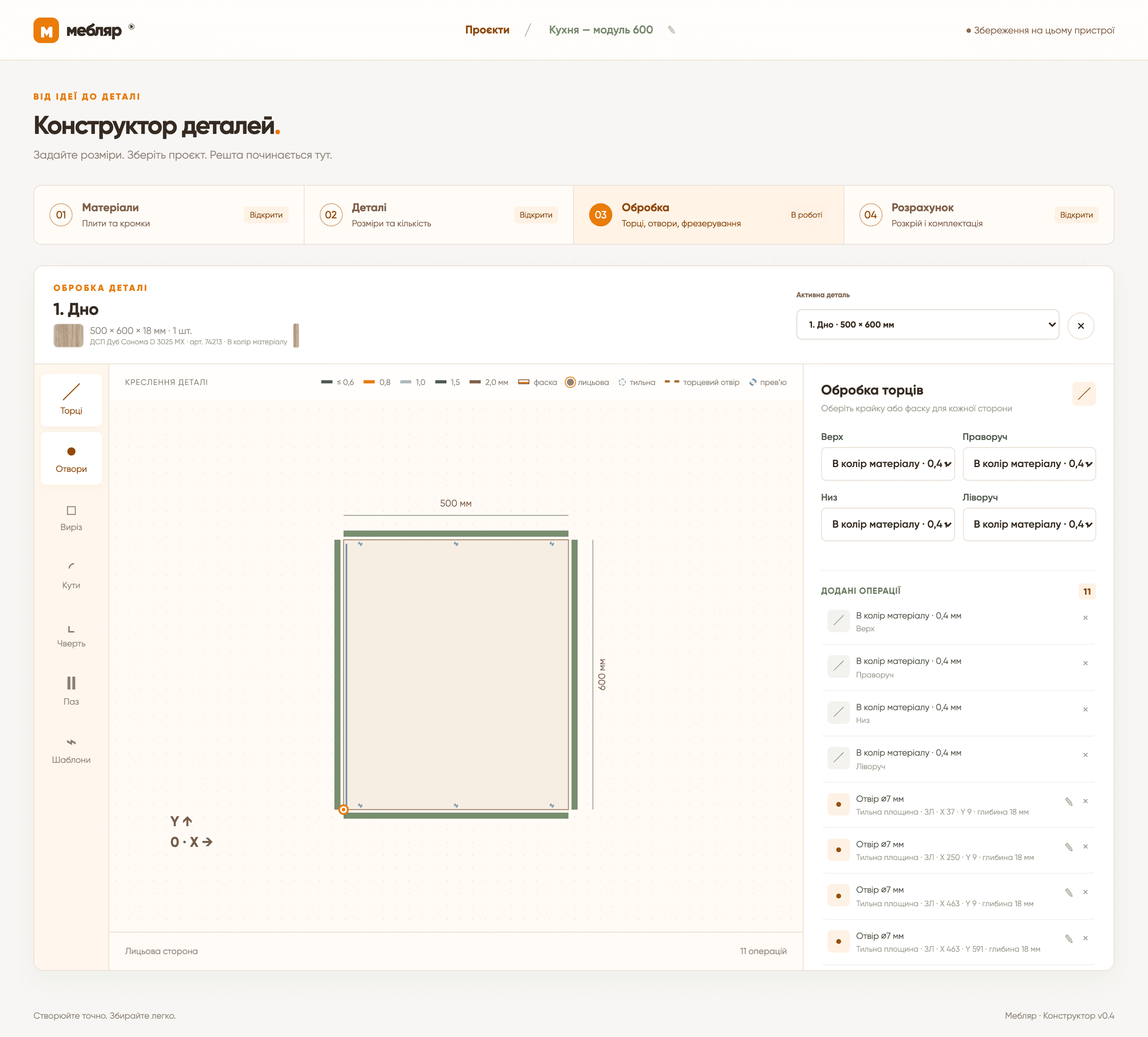

Дно
1. Дно 500 × 600: паз під задню стінку, отвори ⌀7 під конфірмати, кромка 0,4 мм по периметру

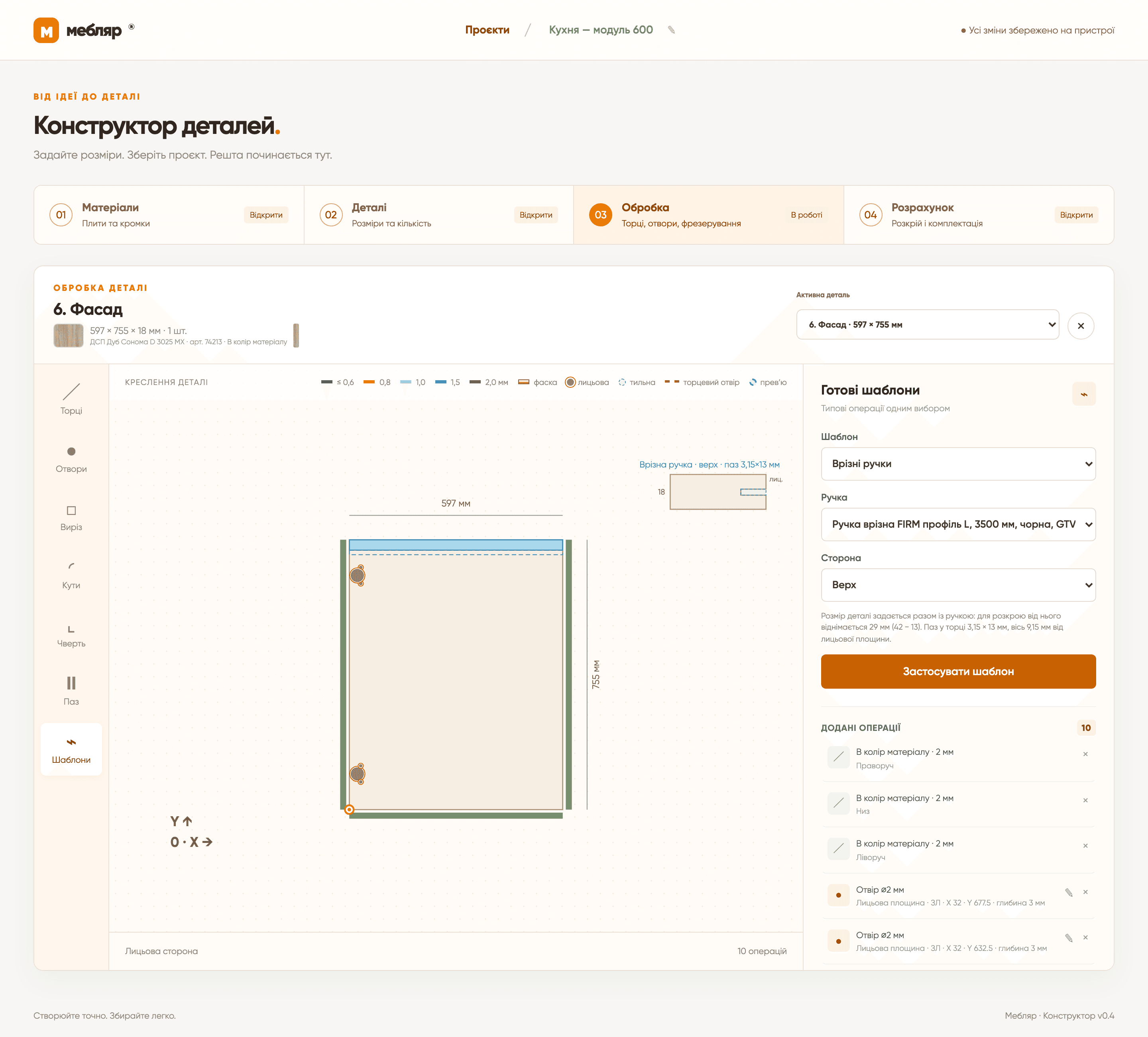

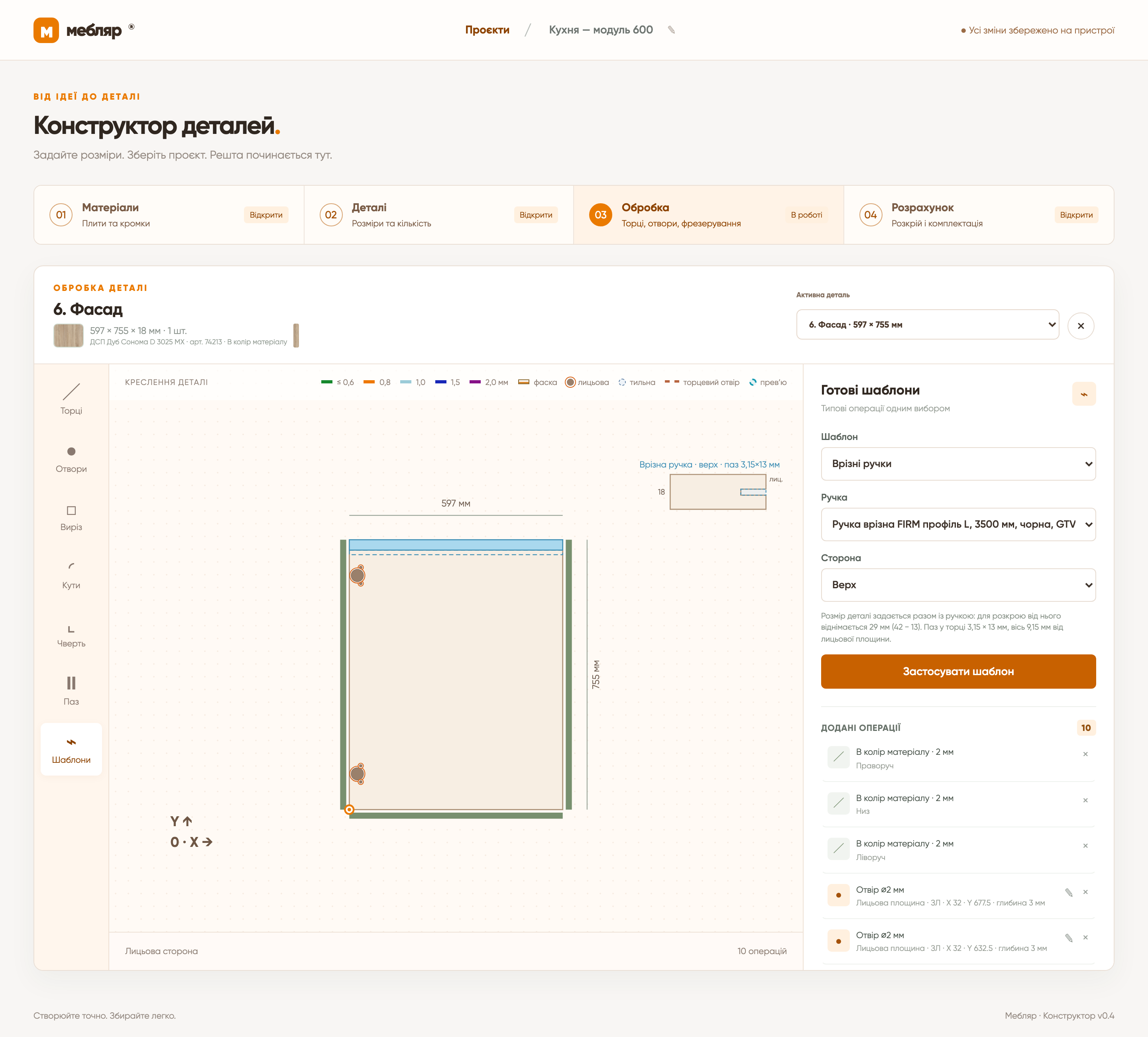

Фасад: врізна ручка GTV FIRM L
6. Фасад 597 × 755 з врізною ручкою FIRM профіль L (GTV) зверху: розмір задано разом із ручкою, для розкрою віднімається 29 мм, у торці — паз 3,15 × 13 мм
6

Розрахунок: розкрій і комплектація

Автоматична розкладка по листах з урахуванням обпилу та пропилу 4 мм. Деталі можна перетягувати й міняти місцями. Під картою — комплектація: плити в листах і м², кромка в погонних метрах, послуги порізки, поклейки кромки та свердління.

  • Весь корпус — 1 лист ДСП
  • Порізка 33,87 м
  • Кромка 11,68 м
  • Свердління 38 точок
  • Плита 2 741 грн / лист

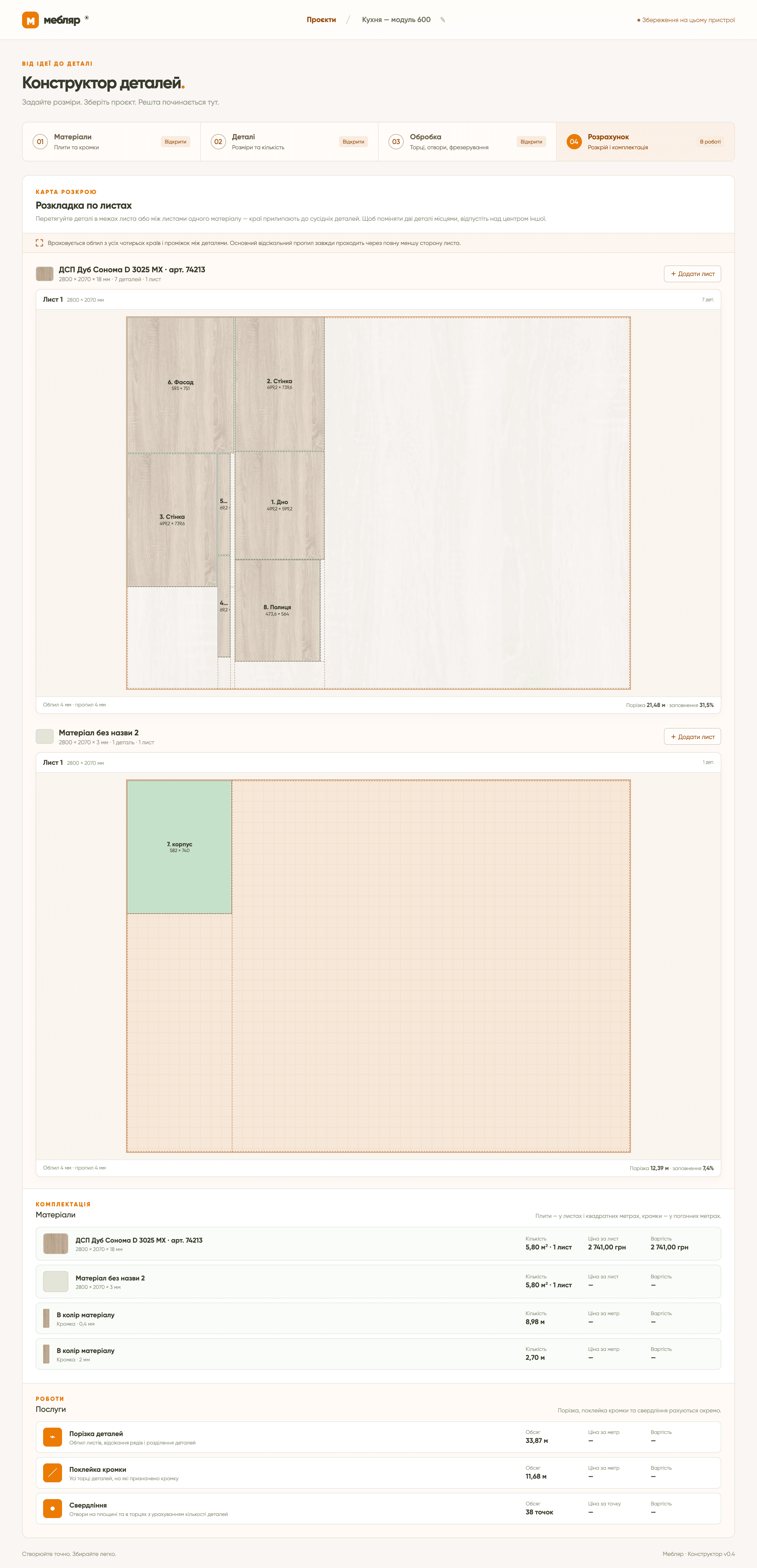

Карта розкрою та комплектація
7

Замовлення: у виробництво та CRM

Після розрахунку клієнт оформлює замовлення в один клік. Воно формується у форматі, зручному для виробництва, і автоматично потрапляє в CRM — менеджеру не треба нічого передруковувати чи перепитувати.

  • Деталі, розкрій і обробка
  • Матеріали та кромка
  • Вартість робіт
  • Автоматично в CRM
  1. Проєкт у CutLabДеталі, обробка, карта розкрою та комплектація з цінами
  2. Замовлення для виробництваСпецифікація деталей, карти розкрою, креслення з присадкою — у форматі, з яким працює цех
  3. CRMЗамовлення з контактами клієнта й файлами падає в CRM, менеджер одразу бере його в роботу
